使用說明

 一、概述

1、用途

       本(ben)設備用于實現主干光(guang)(guang)纜與(yu)分(fen)支光(guang)(guang)纜的連接、分(fen)配及調度，廣泛用于光(guang)(guang)纖(xian)接入(ru)網線路以及CATV網線(xian)路工程。

2、主要特點

2.1 產品的(de)箱(xiang)體采用(yong)國際流行的(de)SMC玻璃纖維增強不飽和聚酯(zhi)塑(su)料，經高溫模壓制(zhi)成，具有優秀的抗腐蝕、耐老化功(gong)能，箱(xiang)體(ti)(ti)的防(fang)護(hu)等(deng)級(ji)達(da)到IP65級，完全適用于室外(wai)各種惡劣的工作環境(jing)，能(neng)抵御劇變的氣候和惡劣的工作環境，使用(yong)壽命可達20年及以上(shang);箱體還(huan)具(ju)有很(hen)好的隔熱性(xing)能(neng)、密封性(xing)能(neng)及很(hen)強的防盜性(xing)能(neng)。產品外形美(mei)觀、結構合理。

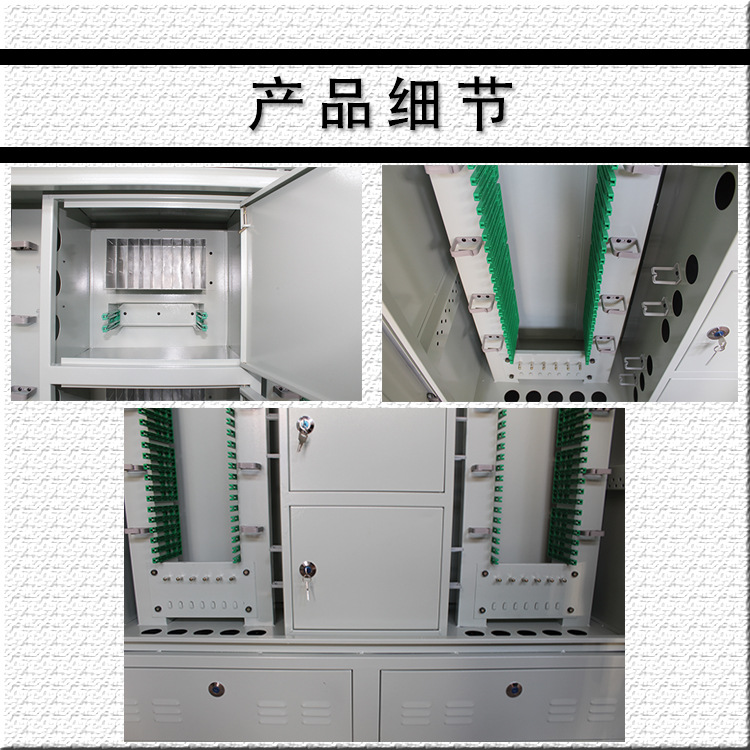

2.2模塊化設計；本設備(bei)內置(zhi)一(yi)體(ti)化熔(rong)配托盤為(wei)抽屜(ti)式結構，簡(jian)單、方便，適配器傾角安裝，保(bao)證了光(guang)纖的最佳彎曲半徑，傳輸(shu)衰耗(hao)低。并能(neng)提(ti)供各(ge)種(zhong)附件(jian)保(bao)護(hu)光(guang)纜免受意(yi)外拉傷。

          2.3  設備外纜的處理，尾纖(xian)的終接，跳纖(xian)以及熔接等操作均在正面(mian)進行，安裝場地不受限(xian)制。

2.4 同時適用于普通光(guang)纜和(he)帶狀光(guang)纜。

3、主要技(ji)術指標

3.1  工作環境             工作溫度：-40℃~+60℃

        ;                             相對溫度:   ≤95%(+40℃)

                                     大氣壓(ya)力:    70Kpa~106Kpa

3.2  箱體防護等級達GB4208標準中IP65級要求。

3.3  絕緣電阻(zu)：接地裝置與箱體金工件(jian)之間的絕緣電阻(zu)應(ying)不小于(yu)2x104MΩ,試(shi)驗電(dian)壓(ya)為直(zhi)流電(dian)500V。

3.4  耐電壓(ya)水平：接(jie)地(di)裝置(zhi)與(yu)箱體金工件(jian)之間的耐電壓(ya)水平應(ying)不小于3000V（直流電）1min不擊穿無飛弧。

3.5  光(guang)纖(xian)連接器損耗(hao)（含(han)插入、互換、重復性）不大(da)于0.5dB。

3.6  光(guang)纖連(lian)接(jie)器回波損耗：     PC型≥40dB       UPC型(xing)≥50dB       APC型(xing)≥60dB

3.7  光纖連(lian)接(jie)器插拔耐(nai)久壽命>1000次

4、箱體(ti)外(wai)形尺寸（mm）：見本公司規格明細表

箱(xiang)體(ti)安裝(zhuang)尺寸（mm）：見本公司規格明細表

 5、最(zui)大容量:   288芯

 二、安裝

本設備可以落(luo)地安裝 壁掛(gua)式安裝

1

1、 落地安(an)裝時：先(xian)在預制的水泥基(ji)座上按安裝尺寸預留4個M12的(de)地腳螺釘(ding),  地

腳螺釘凸出(chu)基座(zuo)表面約為150mm，安裝時先打開(kai)設備(bei)門，將(jiang)設備(bei)內底部的(de)(de)兩(liang)個插(cha)銷拔出，并打開(kai)設備(bei)底座(zuo)面板(ban)，將(jiang)設備(bei)放在水泥(ni)基座(zuo)上，用螺(luo)母將(jiang)底座(zuo)內的(de)(de)地(di)腳螺(luo)釘擰緊(jin)，合(he)上基座(zuo)面板(ban)，插(cha)好插(cha)銷，鎖(suo)緊(jin)面板(ban)。

2、架(jia)空安裝時：在站(zhan)臺適(shi)當位置留出4個φ13孔,根據安裝尺寸將(jiang)設(she)備固定可(ke)靠(kao)。

三、使用、維(wei)護(hu)

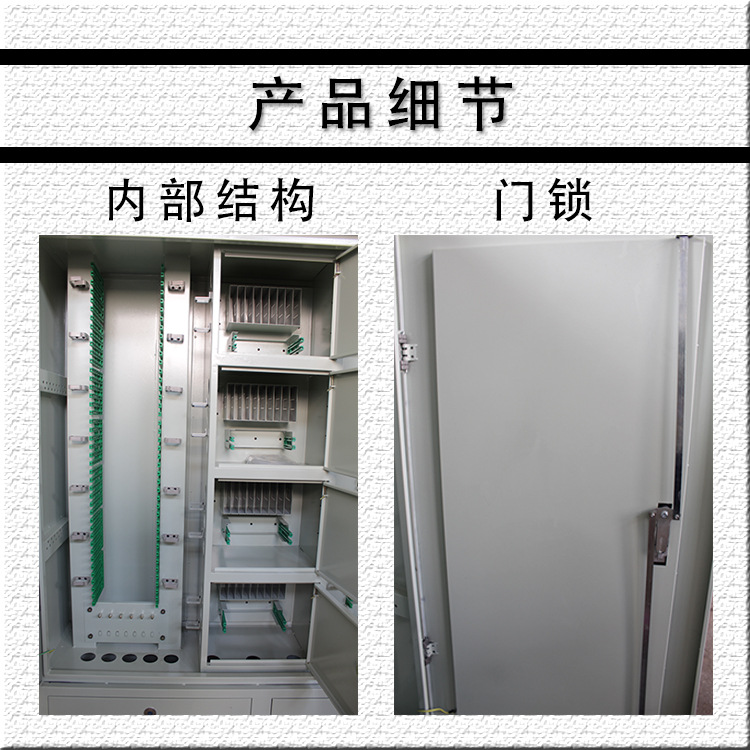

1、門鎖的使(shi)用方法：

1．1、開門： 把(ba)鑰匙尾端插入門鎖盤(pan)中(zhong)間堵塞中(zhong)，逆(ni)時針旋轉半圈，按下PUSH即可打開箱門。

2、光纜的引(yin)入(ru)

2.1光纜(lan)的引入(ru)在(zai)設備正面進行，設備底板(ban)有(you)若干敲落孔(kong)，光纜(lan)引入(ru)時可(ke)將使用的孔(kong)敲開(kai)。

2.2 引入光纜后，用(yong)隨機附(fu)件(jian)中的密封膩(ni)子將光纜孔堵牢(lao)。

2.3 光纜(lan)引入后(hou)，對(dui)主干光纜(lan)，打開(kai)光纜(lan)分支(zhi)盒，用喉箍將光纜(lan)固定可靠，再固定好加強芯(xin)，并(bing)在此將光纜(lan)開(kai)剝，開(kai)剝長度(du)約2米，開剝后的纖(xian)芯分別用纖(xian)芯護(hu)管穿(chuan)入保護(hu), 再將(jiang)光纜(lan)鎧裝層和加強芯(xin)分別引出接地。對(dui)配線(xian)光纜(lan)，可以直接上固定板(ban)用喉箍(gu)將(jiang)其固定可靠(kao)，然后開剝、接地，去除松套管(guan)，套上纖芯(xin)護管(guan)。（見圖3）

2.4 主干與配(pei)線光纜纖(xian)芯分別(bie)從(cong)下橫梁左(zuo)側孔穿入，在箱體左(zuo)邊適當(dang)位(wei)置自(zi)下而(er)上用尼龍扎帶依次固定，待(dai)進接(jie)續模(mo)塊的(de)熔接(jie)蓋板。過路(lu)光纜纖(xian)芯(xin)則進右側盤(pan)纖(xian)板后(hou)面的(de)過路(lu)纖(xian)存貯(zhu)熔接(jie)裝(zhuang)置（翻轉開盤(pan)纖(xian)板后(hou)就是過路(lu)纖(xian)存貯(zhu)熔接(jie)裝(zhuang)置）。（見圖(tu)4及見圖5）3.1 拉出(chu)一體化熔(rong)配(pei)托盤，扣開托盤上的保護蓋(gai)，卸下熔(rong)接蓋(gai)板；

3.2 按色譜順序將尾纖活動連接頭成端(duan)下層基座適配(pei)器相應端(duan)口，并將尾(wei)纖自然(ran)盤繞（注(zhu)意(yi)：纖芯在所(suo)有(you)轉彎處的曲率半(ban)徑不小(xiao)于40mm）引(yin)至上熔接(jie)蓋板(ban)纜(lan)口；

3.3 蓋上熔接蓋板。

4、光纖(xian)的熔(rong)接（見圖5）

4.1 將箱體(ti)左側已固定的主(zhu)干和配(pei)線光纖(xian)引入熔接蓋板，根據一體(ti)化托(tuo)(tuo)盤(pan)拉出的位置預(yu)留(liu)一定長(chang)度(du)，以(yi)保證(zheng)一體(ti)化托(tuo)(tuo)盤(pan)能輕松地推入，入口(kou)處用(yong)尼龍扎(zha)帶固定；

4.2 從熔接蓋板中間的纜孔(kong)處引入尾纖(xian)；

4.3 將尾纖(xian)和(he)外(wai)纜(lan)纖(xian)芯(xin)(xin)一(yi)起在蓋(gai)板的(de)外(wai)圈上整齊地盤繞、固(gu)定，將裸纖(xian)引入熔(rong)接(jie)(jie)(jie)芯(xin)(xin)片處進行熔(rong)接(jie)(jie)(jie)，熔(rong)接(jie)(jie)(jie)時，熔(rong)接(jie)(jie)(jie)點用熱(re)縮(suo)套管熱(re)縮(suo)保護，熔(rong)接(jie)(jie)(jie)完成后(hou)，蓋(gai)上保護蓋(gai)。

圖  5 光纖(xian)熔(rong)接示(shi)意圖

5、跳纖的布放(fang)（見圖3）

5.1  本設備跳(tiao)纖處(chu)理在正面進(jin)行,

5.2  跳(tiao)纖(xian)(xian)(xian)連接器一端(duan)連接完(wan)成后，所有纖(xian)(xian)(xian)芯(xin)通過相應(ying)線環端(duan)口(kou)布(bu)放至設備(bei)右側的盤(pan)纖(xian)(xian)(xian)板(ban)裝置貯存，由于余(yu)纖(xian)(xian)(xian)的盤(pan)繞與存貯空間大，因此本設備(bei)的跳(tiao)纖(xian)(xian)(xian)操作優為方便(bian)。

四、標志、包裝、貯存、運輸

1、   產(chan)品(pin)應(ying)有標(biao)志(zhi)，其內容包括：生產(chan)廠家、產(chan)品(pin)名(ming)稱(cheng)、型(xing)號及制(zhi)造(zao)年月、檢驗日(ri)期、檢驗代號。

5

2、 產品包裝應(ying)符合GB3873第2. 2. 2條要求，裝(zhuang)箱(xiang)時應(ying)有(you)使用(yong)說明書、隨機附件、產品合格(ge)證(zheng)及裝(zhuang)箱(xiang)清(qing)單(dan)各一(yi)份。

3、 貯存

 產品貯存在-10~140℃，相對濕度小(xiao)于75％通風庫房(fang)內，庫房(fang)周圍不(bu)得有(you)腐蝕性氣體和有(you)害(hai)物侵害(hai)。
